管道牺牲阳极法 阴极保护专用方案

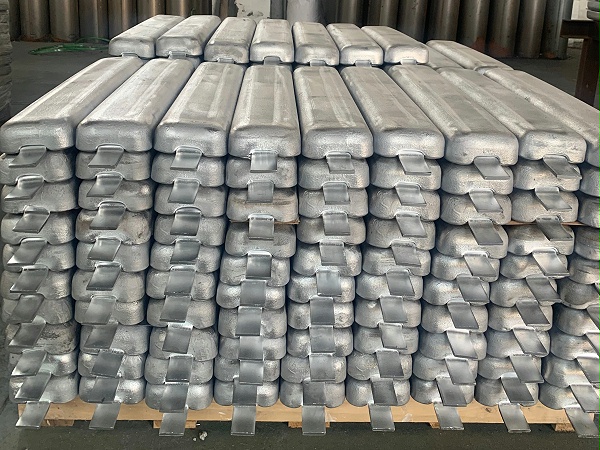

管道牺牲阳极法阴极保护专用方案牺牲阳极材料：

作为牺牲阳极材料，必须满足以下条件:

1.1有足够负且稳定的电位，不仅要有足够负的开路电位，而且要有足够的闭路电位（或称工作电位，即在电解质介质中与金属结构连接时牺牲阳极的电位）。

1.2腐蚀率小，且腐蚀均匀，要具有高而稳定的电流效率。牺牲阳极的电流效率是指实际电容量与理论电容量的百分比，以%表示。

1.3电化学当量高，即单位重量产生的电流量大。

1.4工作中阳极的极化率要小，溶解均匀，产物易脱落。

1.5腐蚀产物不污染环境、无公害。

1.6材料来源广泛，加工容易并价格低廉。

2.1镁阳极的特点是比重小、电位很负、对铁的驱动加压很大，且单位发生的电量大。

2.2镁作为牺牲阳极，有较快的溶解速度，镁在电解质中溶液中的腐蚀行为是由本身很负的电位和表面上保护膜的性质所决定。

2.3镁的标准电极电位为-2.37V(SHE);非平衡电极电位则随腐蚀性介质的性质而变，例如：镁在海水中的电位为-1.5V(SCE)，镁在土壤之中的电位为1.5V至-1.6(SCE)，镁在碱溶液中的电位约为-0.84V(SCE)。镁的电极电位与介质的PH值有密切关系,PH值在酸性范围内，电位较负，因为生成的腐蚀产物氢氧化镁在碱性介质中是难溶的。

    正因为镁在酸性及中性介质中的电位较负和保护膜的不稳定性，所以镁在酸性和中性介质中的腐蚀速度较大。而在碱性介质中，镁的表面保护膜稳定，电位较正，腐蚀速度则因此而降低。
